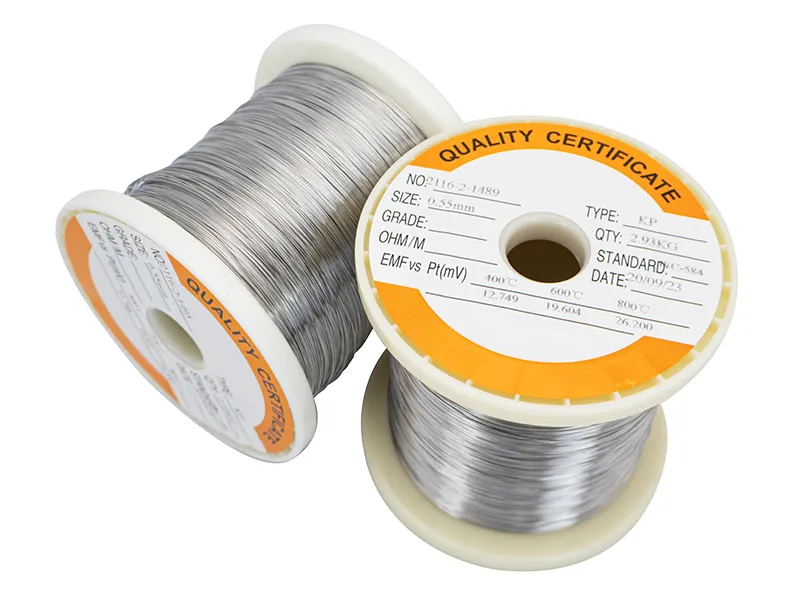

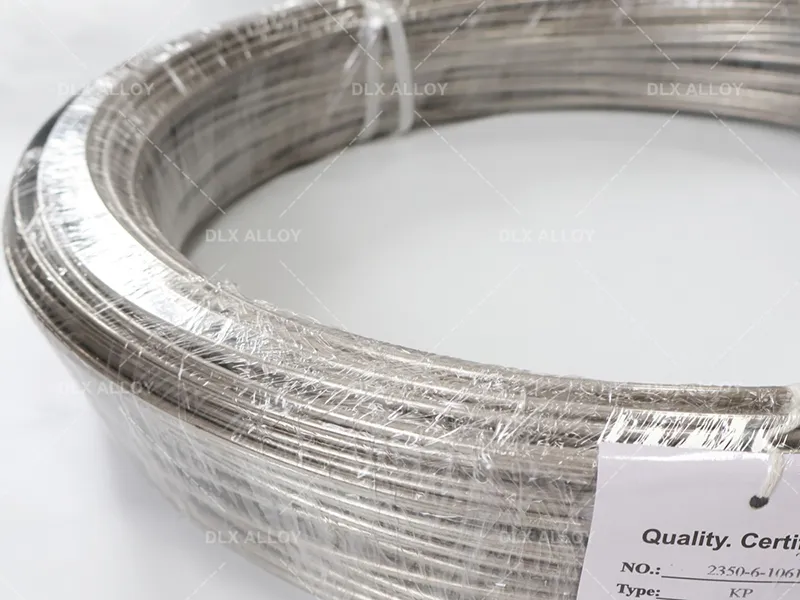

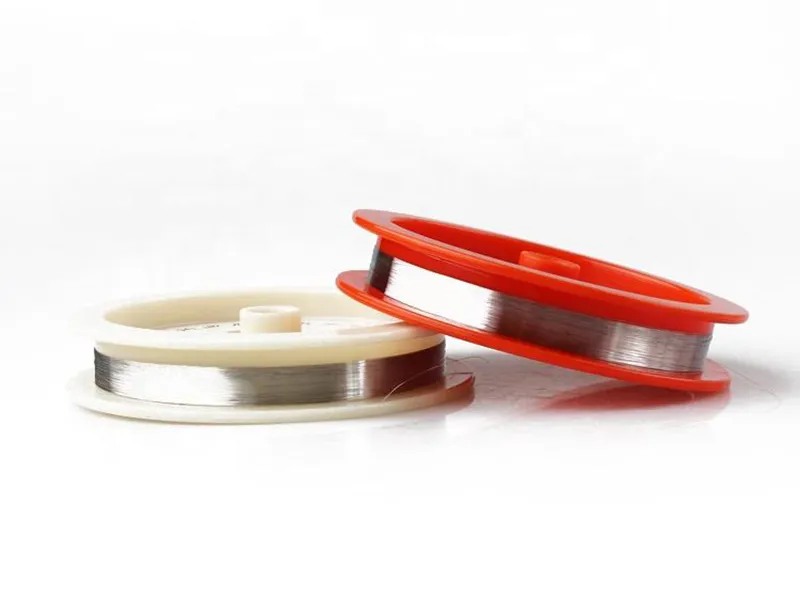

Uso del cable de termopar tipo K
El termopar tipo K, compuesto por níquel-cromo (NiCr) y níquel-silicio (NiSi), es el termopar más utilizado en rangos de temperatura superiores a 500°C. Su polo positivo (KP) tiene una composición nominal de Ni:Cr≈90:10, y el polo negativo (KN) tiene una composición de Ni:Si≈97:3. El rango de temperatura es de -200°C a 1300°C, adecuado para atmósferas oxidativas e inertes. Sin embargo, los termopares de tipo K no deben usarse directamente a altas temperaturas bajo condiciones de oxidación de reducción o oxidación de azufre, o en entornos de vacío, y no se recomiendan para atmósferas débilmente oxidativas.
| Diámetro/mm | Temperatura de funcionamiento a largo plazo | Temperatura de funcionamiento a corto plazo |
| | temperatura/°C | temperatura/°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
Temperatura de funcionamiento del termopar tipo J
Los termopares tipo J son adecuados para su uso en atmósferas de vacío, nitruración, oxidación, reducción e inerte, pero el electrodo positivo (hierro) se oxida rápidamente a altas temperaturas. Por lo tanto, la temperatura de funcionamiento es limitada y no se pueden usar directamente sin protección a altas temperaturas superiores a 500°C en atmósferas oxidantes.
| Diámetro/mm | Operación a largo plazo | Operación a corto plazo |
| °C | °C |
| 0.3 ,0.5 | 300 | 400 |
| 0.8, 1.0, 1.2 | 400 | 500 |
| 1.6, 2.0 | 500 | 600 |
| 2.5, 3.2 | 600 | 750 |
Temperatura de funcionamiento del cable de termopar tipo E
Los termopares tipo E son menos sensibles a la corrosión en atmósferas de alta humedad y son adecuados para entornos con alta humedad. Los termopares tipo E también tienen buena estabilidad, mejor resistencia a la oxidación que los termopares de cobre-constantán y hierro-constantán, y son más rentables. Adecuado para su uso en atmósferas oxidantes e inertes, ampliamente adoptado por los usuarios.
Los termopares tipo E no se pueden usar directamente a altas temperaturas en azufre o atmósferas reductoras debido a su poca uniformidad termoeléctrica.
Cable de termopar, -200~900°C (para corto plazo) y 0~750°C (para largo plazo)
Cable de compensación, de 32 a 392°F (de 0 a 200°C) |
| Diámetro/mm | Temperatura de funcionamiento a largo plazo | Temperatura de funcionamiento a corto plazo |
| 0.3, 0.5 | 350 | 450 |
| 0.8, 1.0,1.2 | 450 | 550 |
| 1.6,2.0 | 550 | 650 |
| 2.5 | 650 | 750 |
| 3.2 | 750 | 900 |
Rango de temperatura del termopar tipo T
Tiene ventajas como buena linealidad, alto voltaje termoeléctrico, alta sensibilidad, buena estabilidad y uniformidad, y es rentable. Particularmente utilizado en el rango de temperatura de -200 a 0°C, con una mejor estabilidad, la estabilidad anual puede ser inferior a ±3μV. Se puede utilizar para la calibración a baja temperatura como un estándar de segunda clase para la transferencia de valores a baja temperatura.
El termopar tipo T tiene poca resistencia a la oxidación a altas temperaturas, lo que limita su temperatura máxima de funcionamiento.
| A corto plazo | -40~750 ℃ |
| A largo plazo | 0~600℃ |
| Alambre de compensación | 32 a 392F (0 a 200℃) |
Cable de termopar tipo N
El termopar de níquel-cromo-silicio o níquel-silicio-magnesio (termopar tipo N) es un termopar metálico de bajo costo y el último termopar estandarizado internacionalmente. Su rendimiento general es superior al del termopar tipo K. El termopar tipo N no debe usarse directamente en atmósferas de azufre a alta temperatura, reductoras o reductoras-oxidantes cíclicas y en vacío. Tampoco se recomienda para atmósferas oxidantes débiles.
- La composición química nominal del electrodo positivo (NP) es: Ni:Cr:Si ≈ 84.4:14.2:1.4
- La composición química nominal del electrodo negativo (NN) es: Ni:Si:Mg ≈ 95.5:4.4:0.1
- El rango de temperatura de uso es de -200 a 1300°C.
Cable de termopar tipo S
El alambre de platino-rodio es una aleación binaria de platino que contiene rodio, que forma una solución sólida continua a altas temperaturas. El alambre de platino-rodio de la serie de termopares tiene alta precisión, excelente estabilidad, un amplio rango de medición de temperatura, larga vida útil y capacidades de medición de alta temperatura máxima. Adecuado para su uso en atmósferas oxidantes e inertes, también se puede utilizar a corto plazo en vacío, pero no es adecuado para atmósferas reductoras o atmósferas que contengan vapores metálicos o no metálicos.
- Platino Rodio-10% Platino
Cable de termopar tipo R
El cable de termopar tipo R es una solución de medición de temperatura de alta precisión que se utiliza en aplicaciones industriales y de laboratorio que requieren una precisión y estabilidad extremas. Este tipo de termopar está compuesto por aleaciones de platino (Pt) y rodio (Rh), lo que lo hace altamente resistente a la oxidación y adecuado para entornos de alta temperatura.
- Platino Rodio-13% Platino
Cable de termopar tipo B
El termopar tipo B es un termopar de platino-rodio, también conocido como termopar de metales preciosos de alta temperatura. Estos son ampliamente utilizados como sensores de temperatura, generalmente junto con transmisores de temperatura, controladores e instrumentos de visualización. Juntos, forman un sistema de control de procesos utilizado para la medición o el control directo de temperaturas en varios procesos de producción dentro del rango de temperatura de 0 a 1800°C. El termopar tipo B utiliza platino de alta pureza para el electrodo negativo y una aleación de platino-rodio para el electrodo positivo.
| Tipo de termopar | Material | Rango de temperatura | Sensibilidad @ | Error* | App.** |
| (+ & -) | Range°C | 25°C (77°F) |
| | (°F) | µV/°C |
| | | (µV/°F) |
| B | 70%platino/ 30%rodio | -50~1750 | 6 | LT:±2.8°C (±5°F) | I,O |
| 94%platino/ 6%rodio | (-60~3200) | -3.3 | HT:±0.5% |
Ventajas
- Proporciona lecturas de temperatura precisas, adecuadas para entornos que requieren mediciones precisas
- Puede funcionar en un amplio rango de temperaturas, adaptable a diversas condiciones ambientales
- Reacciona rápidamente a los cambios de temperatura, lo que garantiza un seguimiento en tiempo real
Aplicaciones
- Procesos industriales: Monitoreo de la temperatura en hornos, hornos y reactores
- Aeroespacial: Medición de piezas de alta temperatura, como motores a reacción
- Automoción: Pruebas de motores y monitorización de sistemas de escape
- Sistemas de climatización: Regulación y control de la temperatura
- Medicina y laboratorio: aplicaciones a baja temperatura, esterilización y experimentos de investigación
