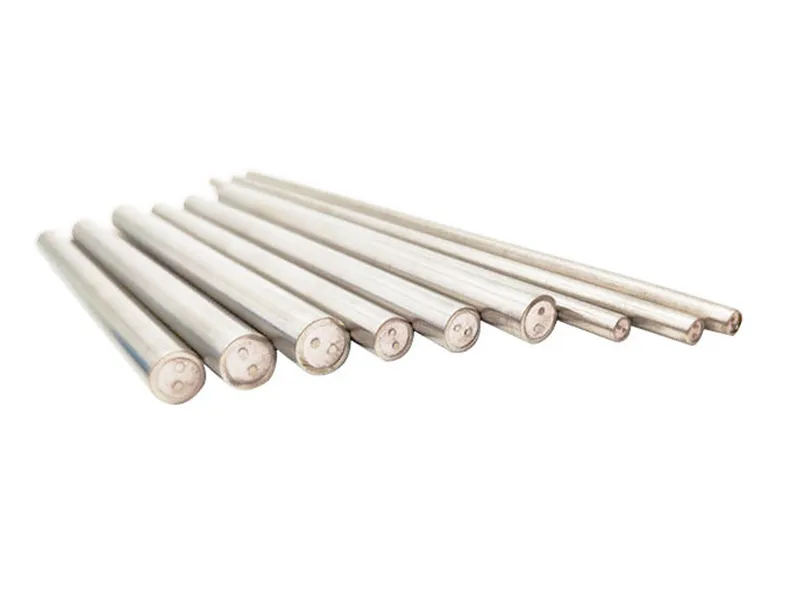

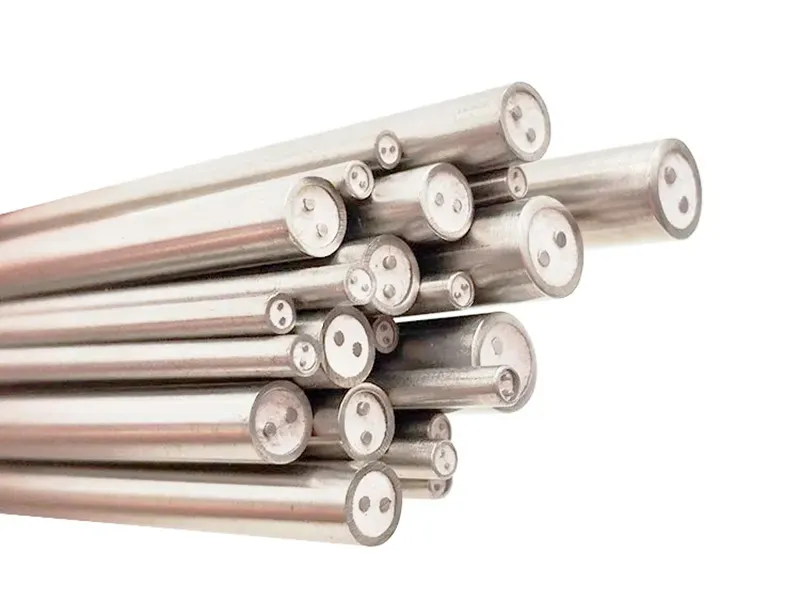

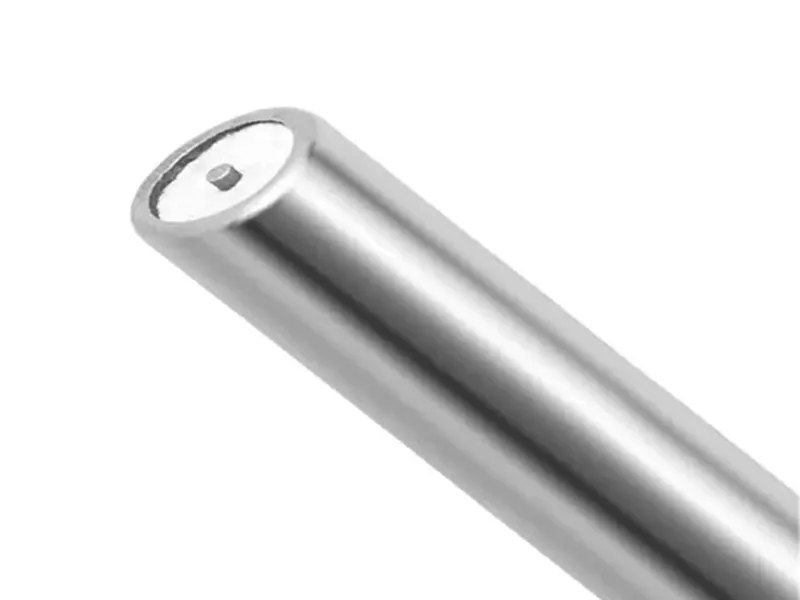

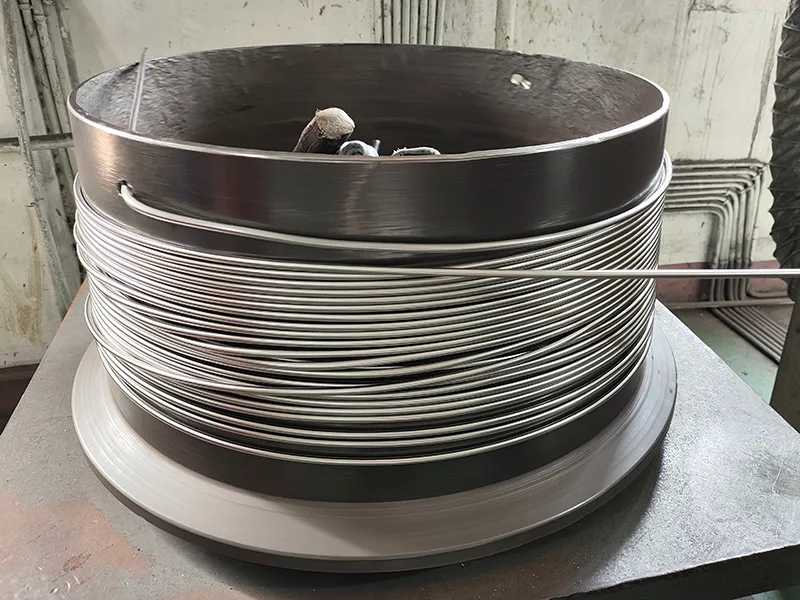

Cable de termopar con aislamiento mineral
Cable de termopar con aislamiento mineral
Los cables con aislamiento mineral (MI) son cables de alto rendimiento diseñados para condiciones ambientales extremas. Consisten en conductores metálicos incrustados en material aislante mineral comprimido (generalmente óxido de magnesio, MgO) y están encerrados en una funda metálica. Los cables MI se utilizan en aplicaciones que requieren resistencia a altas temperaturas, ignífuga o resistencia a la corrosión.

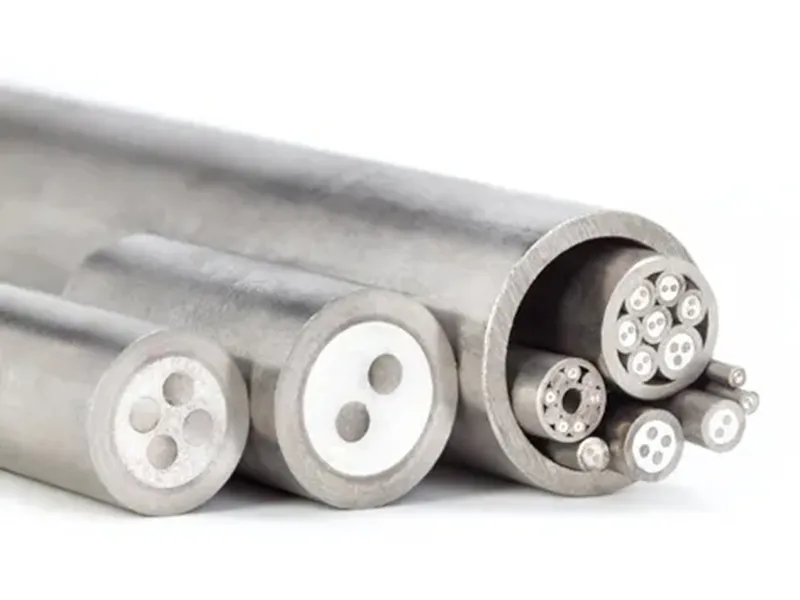

Estructura del cable MI
- Conductores metálicos: cobre, acero inoxidable, Inconel u otras aleaciones
- Aislamiento: El óxido de magnesio (MgO) es el material aislante más común
- Cubierta metálica: Proporciona protección mecánica y protege los conductores internos
Normas y certificaciones
Los cables MI cumplen con los siguientes estándares internacionales:
- IEC 60702
- BS 6387
- NEC
Especificaciones
Cable MI de baja tensión（0.6/1kV）
| Núcleo | Área de la sección transversal (mm²) | Rango de diámetro exterior (mm) | Peso (kg/km) |
| Un núcleo | 10-500 | 15-60 | 500-4000 |
| Multi-núcleo | 1.5-240 | 10-50 | 200-3500 |
Cable MI de media tensión（6~35kV）
| Núcleo | Área de la sección transversal (mm²) | Rango de diámetro exterior (mm) | Peso (kg/km) |
| Un núcleo | 50-1000 | 30-100 | 2000-8000 |
| Multi-núcleo | 35-500 | 40-120 | 2500-9000 |
Cable MI de alta tensión（≥110kV）
| Núcleo | Área de la sección transversal (mm²) | Rango de diámetro exterior (mm) | Peso (kg/km) |
| Un núcleo | 200-2000 | 50-150 | 5000-15000 |
Performance Parameters
Rendimiento eléctrico
| Parámetros | Cable de baja tensión (0.6/1 kV) | Cable de media tensión (6~35kV) | Cable de alta tensión (110kV min) |
| Voltaje nominal (U₀/U) | 0.6/1 kV | 6/10-26/35 kV | ≥110 kV |
| Resistencia de aislamiento (MΩ·km) | ≥100 | ≥200 | ≥500 |
| Voltaje de CA soportado (kV) | 3.5 | 21~52 | ≥160 |
| Resistencia DC del conductor (Ω/km) | Cumplimiento de las normas IEC | Cumplimiento de las normas IEC | Cumplimiento de las normas IEC |
Rendimiento mecánico
| Indicador de rendimiento | Cinta de acero blindada | Alambre de acero blindado | Cinta de aluminio/acero inoxidable blindado |
| Resistencia a la tracción (N/mm²) | 300-500 | 400-600 | 150-250 |
| Rendimiento de compresión (N) | ≥3000 | ≥1500 | ≥1000 |
| Radio de curvatura mínimo | 6×Diámetro exterior del cable | 10×Diámetro exterior del cable | 8×Diámetro exterior del cable |
Rendimiento térmico
| Rango de temperatura de trabajo (°C) | -40 a 90 (aislamiento estándar) |
| Temperatura de cortocircuito (5s) (°C) | 160~250 (dependiendo del material) |
| Rendimiento ignífugo | Cumple con la norma IEC 60332 |
Características
- Resistencia a altas temperaturas: Puede soportar temperaturas de hasta 1,000°C (1,832°F) o más, según los materiales utilizados
- Resistencia al fuego: Los cables MI mantienen la funcionalidad durante y después de la exposición al fuego, lo que los hace ideales para sistemas críticos como circuitos de emergencia
- Resistencia a la corrosión: Cuando se utilizan materiales de cubierta adecuados, los cables MI funcionan bien en entornos corrosivos, incluidas las industrias marinas y químicas
- Resistencia mecánica: Resistente al aplastamiento, la flexión y otras tensiones físicas
- Longevidad: Debido a la estabilidad de los materiales utilizados, los cables MI no envejecen y son muy duraderos
- Resistencia a la humedad: El MgO comprimido tiene una fuerte resistencia a la infiltración de humedad
Aplicaciones
- Procesos industriales: Equipos de alta temperatura, hornos
- Seguridad contra incendios: Sistemas de emergencia (por ejemplo, alarmas contra incendios, sistemas de extracción de humo, iluminación de salida)
- Petróleo y gas: Monitoreo de oleoductos y calentamiento de boca de pozo
- Marinos y en alta mar: Instalaciones resistentes a la corrosión en barcos o plataformas de perforación petrolera
- Instalaciones nucleares: Cableado resistente a la radiación para sistemas críticos
- Infraestructura de edificios: Cables resistentes al fuego para rascacielos y túneles modernos
